|解調范圍：FBG傳感系統的“視野”與“精度”的博弈
開篇：從一個工程困境切入

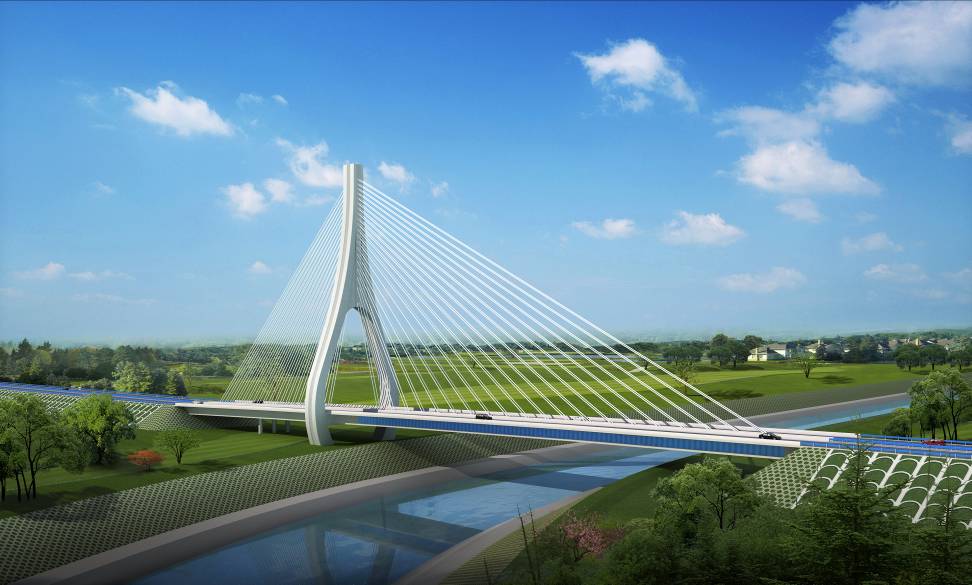

假設你是一位結構健康監測工程師，正在一座斜拉橋上布設光纖光柵（FBG）傳感器。大橋在負載、風和溫度變化下，某些關鍵部位的形變可能很大，而另一些部位則需要監測微米級的細微裂紋。
這就引出了我們的核心矛盾：在工程實踐中，一個傳感器的量程和精度往往是相互制約的。選用不當可能導致測量不準甚至傳感器失效，為保證測量準確性，在設計時必須根據實際需求權衡并選擇傳感器的量程和精度。
同樣的，解調儀的參數選擇也涉及量程（波長范圍）、精度和速度之間的平衡，在固定成本和硬件條件下往往需要犧牲某一性能以提升其他方面，這一權衡關系是用戶選型時的重要依據。
如果你選擇大范圍：擔心無法捕捉到微弱的信號變化。
如果你選擇小范圍：又怕在大形變時信號“跟丟”。
這個困境點出了我們今天要探討的關鍵：光纖傳感解調儀的“解調范圍”，它決定了你的系統能“看到”多大的世界，這里我們稱之為“視野”，同時也與另一個關鍵指標：“精度”相互牽制。
解調范圍不是一個孤立的參數，而是與精度、速度共同構成了一個經典的“不可能三角”，它是FBG傳感系統的首要性能指標，它定義了一個系統的能力邊界，并與系統精度存在內在的權衡關系。
基礎概念：什么是“解調范圍”
簡單來說，解調范圍指的是解調儀能夠準確識別和測量的光纖光柵中心波長（或其他特征波長）的最大變化跨度。
比喻一：一把尺子
解調范圍就是這把尺子的總長度。
一把1米長的尺子（小范圍），無法直接測量一張2米長的桌子，必須分段測量，引入誤差和操作步驟。
而一把10米長的卷尺（大范圍），雖然能量，但它的最小刻度如果是1厘米（精度一般），就很難精確讀出1毫米的細微差別。
比喻二：攝像機的取景框
解調范圍就是攝像機的視野寬度（Field of View）。
一個廣角鏡頭（大范圍）可以拍下整個舞臺，但你看不清臺上樂手細微的表情。
一個長焦鏡頭（小范圍）可以清晰地捕捉樂手的面部特寫，但你不知道他下一秒是否會走出畫面。
在FBG傳感中，這個“視野”通常用納米（nm）來表示。例如，一個解調范圍為40nm的設備，可以覆蓋從1520nm到1560nm的波長變遷。
核心解析：解調范圍的“物理邊界”是什么
解調范圍主要由以下四個因素共同劃定邊界：
1.光源的“能量疆域”——光譜寬度與平坦度
解調系統需要用一個寬帶光源去照射FBG。這個光源的輸出光譜必須覆蓋你想要的解調范圍。
關鍵點：光源在目標范圍內的功率平坦度至關重要。如果邊緣波長功率急劇下降，信噪比會變差，導致有效解調范圍縮水。
2.探測器的“辨識頻譜”——波長敏感區間
光電探測器（如CCD或光電二極管陣列）對不同波長的響應效率不同。它的高響應率區間決定了系統能高效工作的波長窗口。比如，硅基探測器在近紅外波段效率較高，但波長過長則會失效。
3.光學結構的“分工能力”——分光與色散元件
這是將不同波長的光在空間上分開的核心部件。無論是衍射光柵、干涉儀還是可調諧濾波器，它們自身的工作帶寬直接限定了系統的最大解調范圍。
例如：一個設計用于C波段（1530-1565nm）的衍射光柵，很難高效地處理O波段（1260-1360nm）的光。
4.數據處理算法的“尋峰能力”——軟件的智慧
硬件提供了物理可能，軟件則負責實現最終的解調。算法必須能在整個光譜范圍內，準確、穩定地識別出FBG的反射峰。在范圍邊界信噪比降低時，算法的魯棒性尤為重要。
深度博弈：“范圍”與“精度”的內在權衡
這是一個核心的工程權衡，其根源在于一個常被忽略的物理量——波長采樣間隔，絕大多數解調儀是通過對一段連續光譜進行離散采樣來工作的。其中，解調范圍 vs 精度的關系可以類比為：精度 ≈ 解調范圍 / 總像素數
案例計算：
假設一臺解調儀的硬件資源（如CCD的像素點數或ADC的采樣速率）是固定的，這臺解調儀擁有一個4096像素的線陣CCD。
如果它的解調范圍是40nm，那么平均每個像素負責的波長寬度（采樣間隔）約為40nm / 4096 ≈ 0.01nm。
如果強行將它的解調范圍擴展到80nm，那么采樣間隔就變成了80nm / 4096 ≈ 0.02nm。
權衡結果：
范圍優先：更寬的范圍內，波長采樣點變得稀疏。這直接導致尋峰算法的精度和分辨率下降。對FBG波長微小變化的探測能力會變弱。
精度優先：為了追求極高的精度，需要更密集的采樣點，這就迫使必須收窄解調范圍，將硬件資源集中在一個更小的波段內。
更大的范圍意味著需要在更寬的光譜內進行更高速度的采樣和數據處理，用以確保精度，這對硬件（寬譜光源、探測器陣列像素數量、處理器算力）提出了極限挑戰。所以，在固定的硬件資源和成本下，追求大范圍往往需要犧牲其他性能。
應用場景：如何為系統選擇“視野”
理解了范圍與精度的博弈，我們就能為不同應用場景“量體裁衣”：
1.寬范圍、中等精度應用——“普查式”監測
場景：大型結構（橋梁、大壩）的健康監測，傳感器數量多，且因初始刻寫誤差和應力分布，波長分散在一個很寬的范圍內。
需求：需要40-100nm甚至更寬的解調范圍，以確保在整個過程中不“丟峰”且連接更多傳感器，精度要求通常在±1~5pm量級已足夠。
2.窄范圍、高精度應用——“活檢式”監測
場景：高精度溫度傳感、超聲波檢測、聲發射探測、醫學介入設備。
需求：解調范圍可能只需5-20nm，但將全部資源用于提升性能，追求<±1pm的極高精度和kHz以上的高速解調。
3.多路復用的“車道”劃分——波分復用（WDM）
在單根光纖上串聯多個FBG時，必須為每個FBG預留足夠的波長變化空間（通常為3-5nm），防止它們因溫變/應變而相互重疊。
系統總解調范圍 ≥ 傳感器數量 × 每個傳感器所需波長空間。解調范圍直接決定了單根光纖上能復用的最大傳感器數量。
前沿展望：如何突破“不可能三角”
為了打破“范圍”與“精度”的權衡，新技術不斷涌現：
可切換光源/濾波器：系統具備多個不同波段的光源或可大范圍調諧的濾波器，通過切換模式來實現“分段掃描”，既獲得了寬范圍，又在每個子段內保持了高精度。
光學頻域反射技術：結合可調諧激光器和相干檢測，能在極寬的光譜范圍內實現極高精度的測量，是當前高端解調方案的代表。
計算光學與AI：利用先進的信號處理算法和人工智能，在硬件采樣的基礎上進行超分辨率重建，從稀疏的采樣數據中提取更精確的波長信息。
結語：權衡，是最終的答案
解調范圍，遠不止一個簡單的規格參數，它是FBG傳感系統的“戰略視野”，更定義了其應用場景的廣度，然而，追求廣闊的視野并非沒有代價，它始終與系統的“戰術精度”進行著深刻的工程博弈。
選擇解調范圍，本質上是一場在測量廣度、探測精度和系統成本之間的戰略權衡。而理解這場博弈，意味著能更科學地為實際的應用選擇合適的解調設備，在“看得全”與“看得清”之間找到最佳平衡點，從而找尋出更高效、更可靠的FBG傳感系統。
各位專業的讀者，在您的工作或研究中，是否曾因解調范圍選擇不當而踩過“坑”？是范圍不夠導致傳感器丟失，還是過度追求范圍犧牲了關鍵精度？歡迎評論區分享您的實戰經驗與見解！
