產品介紹

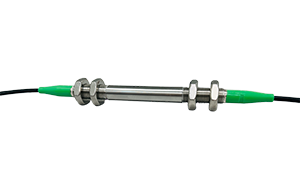

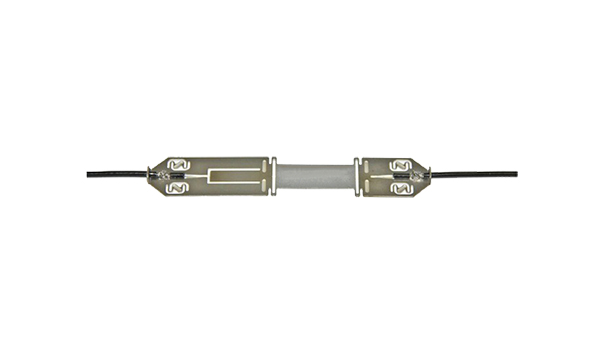

光纖光柵應變傳感器(表貼型)
概述：
? 安裝便捷，既能開展長期監測，也能進行短期監測，且可重復使用
? 單/雙光柵可選，雙光柵具有優良的溫度補償功能，非常適用于野外各種復雜的工程監測環境
? 尾纖采用PU披覆鎧裝光纜，具有優異的耐溫性能和耐腐蝕、耐老化性能，適應長期野外存活環境
? 可選光纖金屬化封裝工藝，長期零點穩定、溫度漂移微小、動態特性良好
|
型號 |
核心指標 |
精度 |
溫度范圍 |
封裝方式 |
溫度補償 |
其他技術規格 |
|
QS-FST11010A |
量程：±1000με |
0.5%F.S. |
-30 - 85 ℃ |
金屬 |
有 |
出纖類型：單端/雙端出纖 |
|
QS-FST11015A |
量程：±1500με |
0.5%F.S. |
-30 - 85 ℃ |
金屬 |
有 |
|
|
QS-FST11020A |
量程：±2000με |
0.5%F.S. |
-30 - 85 ℃ |
金屬 |
有 |
|
|
QS-FST11025A |
量程：±2500με |
0.5%F.S. |
-30 - 85 ℃ |
金屬 |
有 |
|
|
QS-FST11030A |
量程：±3000με |
0.5%F.S. |
-30 - 85 ℃ |
金屬 |
有 |
|
|
QS-FST31010A |
量程：±1000με |
0.5%F.S. |
-30 - 85 ℃ |
PU絕緣材質 |
有 |

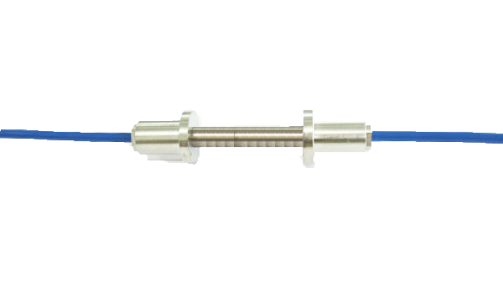

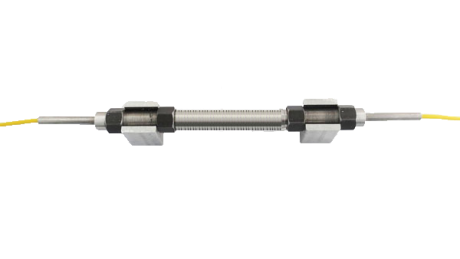

光纖光柵應變傳感器(密封型)
概述：
主要用于混凝土、鋼筋混凝土或可塑性材料如基礎、樁基、橋梁、隧道、襯砌等內部應變測量，以便于長期觀測器結構應力應變的變化并進行狀態分析。采用特有的彈性梁結構，具有較高的測量分辨率和測量精度，其內部敏感元件，無電源、本質安全、不受電磁干擾及雷擊損傷，且可通過光纖進行長距離傳輸。
特點：
? 安裝便捷，適合進行長期監測，尤其適用于混凝土箱梁、其他混凝土澆筑結構、或水下結構等
? 單/雙光柵可選，雙光柵具有優良的溫度補償功能，非常適用于野外各種復雜的工程監測環境
? 尾纖采用PU披覆鎧裝光纜，具有優異的耐溫性能和耐腐蝕、耐老化性能，適應長期野外存活環境
? 內部可選光纖金屬化封裝，長期零點穩定、溫度漂移微小、動態特性良好
|
型號 |
核心指標 |
量程 |
精度 |
溫度范圍 |
安裝方式 |
固定方式 |
|
QS-FBG-STRN230A |
±1500με，不銹鋼管封裝 |
±1500με |
0.5%F.S. |
-40~120℃ |
機械夾緊 |
焊接/機械固定 |
|
QS-FBG-STRN330A |
±2000με，不銹鋼管封裝 |
±2000με |
0.5%F.S. |
-40~120℃ |
機械夾緊 |
焊接/機械固定 |
|
QS-FBG-STRN430A |
±2500με，不銹鋼管封裝 |
±2500με |
0.5%F.S. |
-40~120℃ |
機械夾緊 |
焊接/機械固定 |
|
QS-FBG-STRN530A |
±3000με，不銹鋼管封裝 |
±3000με |
0.5%F.S. |
-40~120℃ |
機械夾緊 |
焊接/機械固定 |
